Entwässerung auf dem Dach, z. B. Dachgully
Beachten Sie bitte die Verarbeitungshinweise unter Downloads & Verlegeanleitung
Dachgully gerader Stutzen (zum Einkleben mit Kraftkleber)
Innenliegender Dachgully DN 50 bis DN 125 - gerader Stutzen. Der Kraftkleber (ist nicht enthalten), hier finden Sie den Kraftkleber. Wird zwischen Untergrund und Dachbahn installiert, am tiefsten Punkt des Daches, Fallrohr wird angeschlossen. Eine innenliegende Entwässerung ist günstiger und schöner (als Dachrinne außen). Datenblatt - auch im Download-Bereich Zu der unteren Tabelle finden Sie noch eine Erläuterung durch eine Skizze bei den Bildern. Die Länge des Stutzen vom Dachgully ist 24 cm. Nennweite Flansch Ø Außen Ø Innen Ø Lippen Ø DN 50 235 53 43 58 DN 75 280 74 64 79 DN 86 320 82 73 87 DN 100 320 97 87 102 DN 125 320 119 109 124 Beachten Sie bitte die Downloads & Verlegeanleitung sowie die Videos Die EPDM Dachgullys und Abläufe werden mit dem Kraftkleber U-1 (Kartuschenkleber: gleichzeitiges kleben und abdichten) eingeklebt. Der Kraftkleber besitzt eine sehr gute Haftung auf nahezu allen Untergründen und natürlich auf der EPDM Dachbahn. Der Dachgully oder der Seitenablauf werden jeweils unter der EPDM Dachbahn verlegt. Somit kann der Dachgully schon vor Verlegung der Dachbahn auf dem Untergrund durch tackern oder mit dem Kraftkleber befestigt werden! Siehe 2. Bild oben: Die EPDM Dachbahn entsprechend ausschneiden. Wenn nicht schon erfolgt, muss der Dachgully auf dem Untergrund mechanisch (getackert) oder durch Kleben befestigt werden. Mindestens 3 Raupen à 6 mm des Kraftklebers oben auf dem sauberen Flansch aufbringen (3 Raupen kreisrund). Anschließend mit der Andruckrolle gleichmäßig zwischen Flansch und Dachbahn verteilten und gleichzeitig festdrücken. Im inneren des Gullyeinlaufes sollte der Kleber rundherum heraustreten. Ein Laubfang ist zu empfohlen. Hinweis: Der Universalkleber trocknet in den Randbereichen innerhalb von 30-60 Minuten. Die Durchtrocknung im Inneren dauert bis zu einem Tag (wenn Sie anstatt zu tackern den Flansch auf den Untergrund kleben).

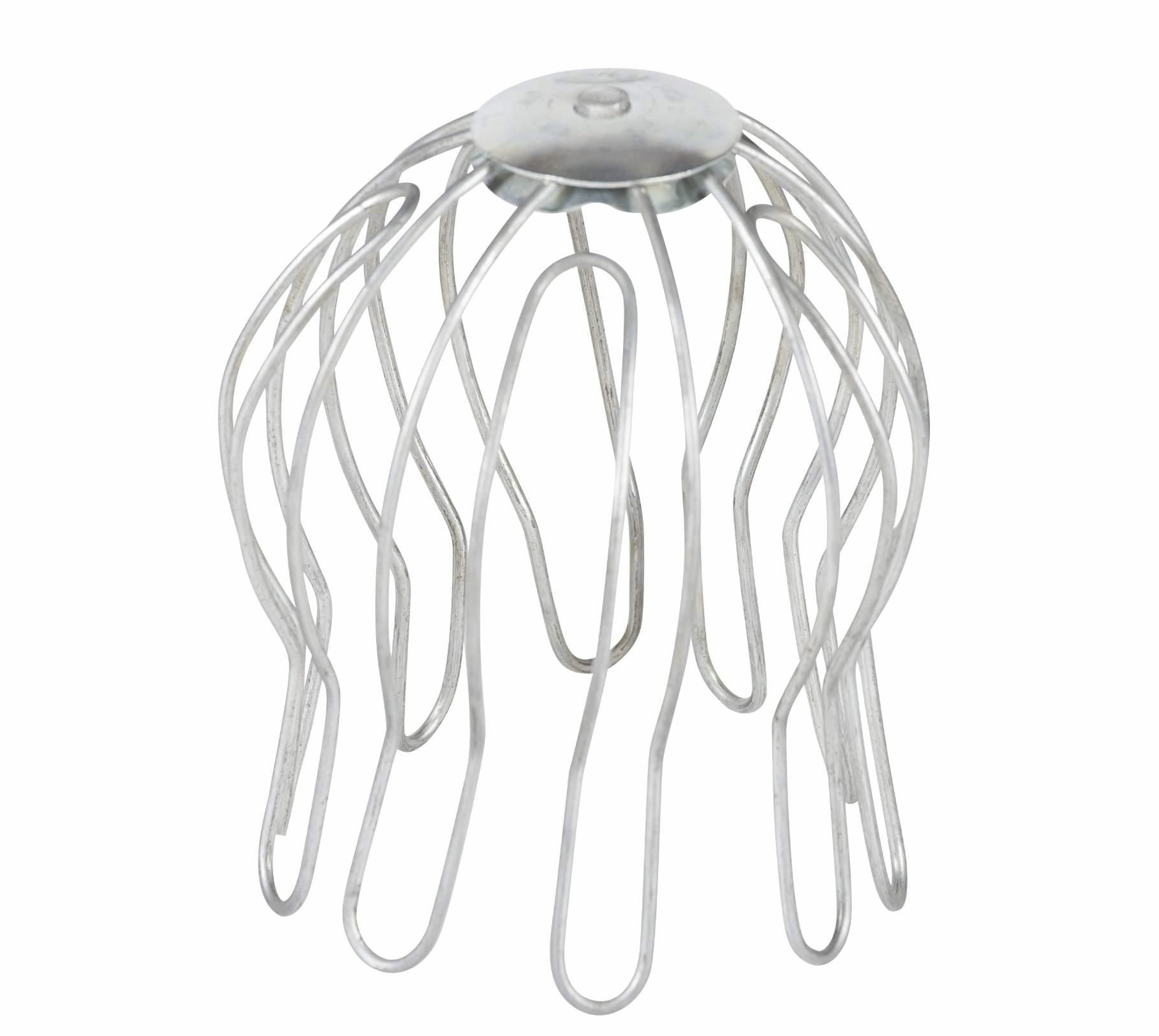

Laubfang
Für Dachgully oder Flexgully DN 70-90, DN 100-110 oder DN 125 Verlegehinweise: Es gilt das Systemhandbuch inkl. Dachaufbauten siehe Download!

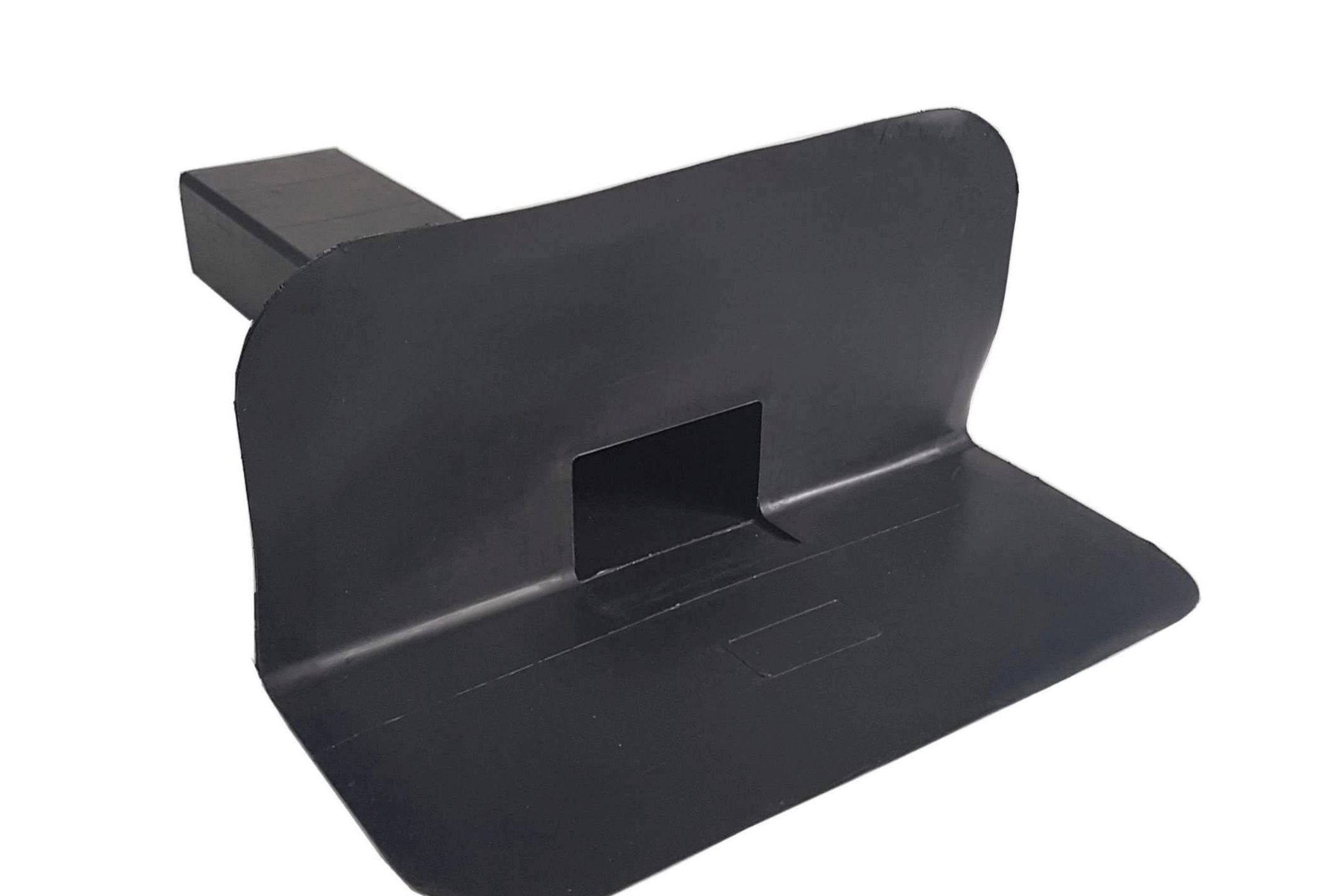

Seitenablauf 60 x 100 mm
Ablauf oder Überlauf für eine horizontale Entwässerung, senkrecht oder waagerecht. Der Ablauf wird am tiefsten Punkt des Daches eingebaut oder an einem höheren Punkt als Notüberlauf! Mit PVC-Stützrahmen, der nach der Montage entfernt wird. Gibt Stabilität beim Einbau, auch beim Einmauern. Verlegehinweise: Es gilt das Systemhandbuch inkl. Dachaufbauten siehe Download! Anwendung unter die EPDM Dachbahn für Garagen, Carports usw.: Zuerst einen Durchbruch durch die Attika oder Dach herstellen. Den Seitenablauf z.B. durch Tackern auf dem Untergrund befestigen oder mit Kraftkleber auf dem Untergrund aufkleben. Auf den Flansch werden 2-3 Raupen vom Kraftkleber U1 aufgebracht (die innere Raupe etwa 2 cm von der Auslass-Öffnung entfernt). Die Dachbahn kommt obenauf und den Durchlass zum Seitenablauf einschneiden. Den Kraftkleber mit Rolle fest andrücken. Anwendung über die Dachbahn für darunter liegende Wohnräume: Dazu einen passenden Durchbruch in der Attika / im Dach herstellen. EPDM Bahn verlegen und voll verkleben. Den Seitenablauf zum Untergrund (EPDM Bahn) mit dem ElastoTop® Universalkleber U-1 verkleben. Anschließend den gesamt Flansch des Seitenablaufes mit Überlappung von mind. 5 cm auf die EPDM mit dem Abdeckband XL überdecken. Material: EPDM schwarz. Maße: Maße Auslass innen Stutzen Länge Flansch Breite Flansch Schenkel 90 x 55 mm ab Flansch 42,5 cm 34 cm 16 cm hoch, 15 cm tief Widerstandsfähig wie die EPDM Dachbahn in Bezug auf UV-Strahlung, Ozon und Witterungseinflüsse.

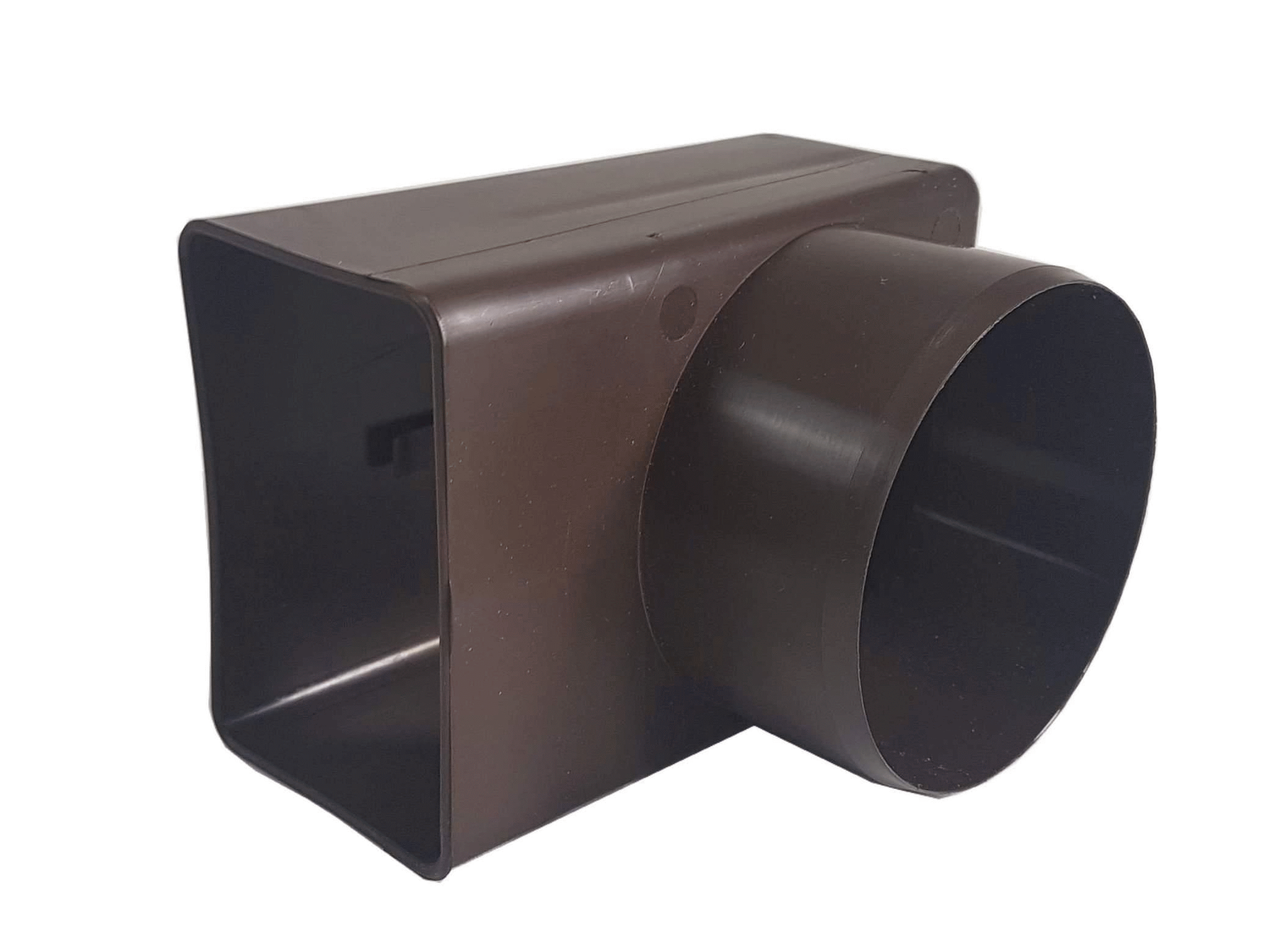

Adapter für Seitenablauf
Zur weiteren Anbindung an runde Fallrohre, rechtwinklig auf DN 80 oder DN 100. Nur für den WAAGERECHTEN Einbau! Der Adapter wird an den Seitenablauf 60 x 100 mm aufgesteckt. Verlegehinweise: Es gilt das Systemhandbuch inkl. Dachaufbauten siehe Download! Nennweite Material Farbe Maß Einlass Maß Auslass DN 80 PVC braun 60 x 100 mm DN 80 (Außen Ø 77 mm) DN 100 PVC braun 60 x 100 mm DN 100
Dachgully mit flexiblen Systemflansch EPDM (nur mit Grundierung einsetzbar)
Flexibler Dachgully DN 50 bis DN 125 zum Einkleben mit Grundierung. Wird auf der Dachbahn von oben installiert, am tiefsten Punkt des Daches, Fallrohr wird angeschlossen. Der Flexgully kann senkrecht und waagerecht eingebaut werden, z.B auch als Notüberlauf. Datenblatt - auch im Download-Bereich Der Flex-Gully besitzt einen flexiblen EPDM-Systemflansch, bei dem an der Unterseite vollflächig Nahtmaterial vorhanden ist. Der Gully wird nach vorheriger Grundierung (vollständig ablüften lassen) von oben mit der Dachbahn verbunden. Abschließend den Flansch mit einer Andruckrolle kräftig andrücken. Der Systemflansch Flex-Gully besitzt am starren Stutzen mit KG- bzw. HT Rohrabmessungen und kann so in einem geschlossenen System weiter verrohrt werden. Flex-Gully als Seitenablauf/Notüberlauf: Durch den flexiblen Systemflansch ist der Flex-Gully sowohl als Seitenablauf als auch als Notüberlauf mit flexibler Anstauhöhe installierbar. Der Einbau mit Grundierung erfolgt gleichermaßen wie beim Einbau als Dachgully. Eine innenliegende Entwässerung ist günstiger und schöner als eine Dachrinne außen. Material: EPDM-System-Flansch mit PE Stutzen. Verlegehinweise: Es gilt das Systemhandbuch inkl. Dachaufbauten siehe Download! Zu der unteren Tabelle Sie noch eine Erläuterung durch Skizze unter den Bildern. Nahtbreite mindestens 7 cm. Material: EPDM-System-Flansch, PE Stutzen. Nennweite Länge PE Stutzen Innen Ø Außen Ø Flansch Ø Ablaufleistung DN 50 30 cm 43 mm 50 mm 22 cm - DN 63 30 cm 57 mm 63 mm 22 cm - DN 75 30 cm 70 mm 75 mm 22 cm 0,9 l/s DN 90 30 cm 84 mm 90 mm 24 cm 4,4 l/s DN 110 30 cm 104 mm 110 mm 27 cm 6,0 l/s DN 125 30 cm 119 mm 125 mm 28 cm 9,0 l/s
Flachdach-Entwässerung, z. B. Dachgully
Beachten Sie bitte die Downloads & Verlegeanleitung sowie die Videos
